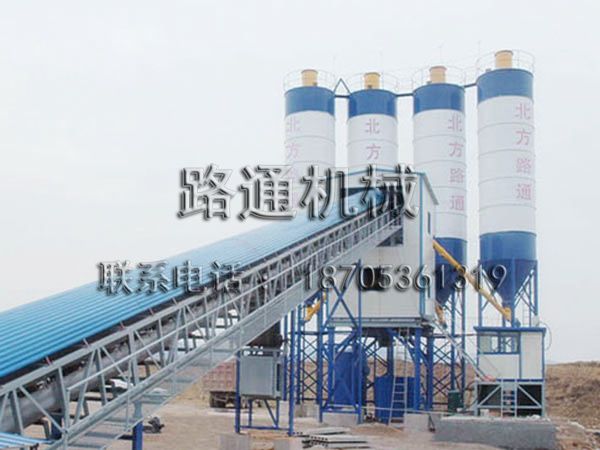

濰坊路通HZS-90混凝土攪拌站

產品簡介：

　　HZS-90型混凝土攪拌站是由配料、攪拌、電氣控制等部分組成的全自動混凝土拌制成套設備。它適用于中等以上規模的建筑工地、預制件廠和商品混凝土生產廠。其主要特點：

　　采用組合式結構，整機安裝、搬遷十分方便，設備造價低。

　　主機采用 JS1500或LJS1.5型雙臥軸強制式混凝土攪拌機，攪拌質量好、效率高。

　　骨料采用PL2400配料機配料，計量準確，生產效率高。

　　水泥、水、液體外加劑的配料均采用電子秤計量，配料精度高。

　　供水系統采用水泵供水，使水流速加快，噴灑均勻。

　　骨料上料采用大傾角或小傾角帶式輸送機，壽命長，工作效率高。

　　電氣控制系統主要元器件全部采用進口，性能可靠，操作使用方便，有打印功能，帶空調。

產品特征：

　　攪拌時間短，拌和勻質性好，可為您提供高品質的混凝土。

　　對各種物料的計量采用電子稱量，準確可靠，計量精度達到或高于國家標準要求。

　　采用先進的控制技術，具有自動調節、補償、報警等功能。

　　全部采用國際先進的電器、電子元件，以保證設備可靠運行。

　　攪拌主機采用雙臥軸強制式攪拌技術，高耐磨襯板和葉片的制造技術，合理的攪拌臂和葉片布局、先進的潤滑設計、使攪拌筒更加耐用。

　　模塊式設計，使攪拌站的維護、安裝、轉移方便、靈活，為您可節約開支。

　　方式各異的物料輸送技術和設備可為您提供各種選擇，適用您的場地要求。

　　安全舒適的操作環境為您提供一個環保型的產品。

主要配置簡介：

1、攪拌系統

　　·型式：雙臥軸強制式

　　·攪拌葉片與襯板均使用耐磨材料，經久耐用，拆卸更換方便。

　　·攪拌機設計合理，攪拌時間短、消耗低、噪聲小、易損件壽命長。

2、電控系統

　　·電氣控制系統由電腦主機、顯示器，打印機、通信電纜等組成。

　　·配有監視系統，運行與管理于一體，操作簡單方便。

　　·配料系統采用微機集中控制。攪拌站運行數據可保存10年以上，便于設置管理。

　　·配方可以用數字表示，方便用戶識別，配方數可達幾十種。

　　·在脫離自動控制的情況下，手動操作系統仍能完成對攪拌站的控制,如配料，攪拌，卸料等工作。

　　·本系統強電部分自成一體，與弱電部分完全分開，提高了弱電的抗干擾能力，也使強電部分大為簡化，具有性能先進，可靠性高，維護更為方便。

3、提升系統

　　·骨料提升系統采用皮帶輸送機。輸送機上蓋下兜,可適應全天候工作。

4、骨料暫存斗

　　·暫存料斗能夠暫存一罐骨料,省去了配料時間，提高了生產率。

5、骨料稱量系統

　　·骨料稱量系統由：骨料倉、機架、稱量斗、骨料輸送機、傳感器等組成。

系統說明：

　　·骨料倉采用裝載機或上料皮帶機上料。

　　·骨料倉每個儲料斗有兩個卸料門，以實現計量時的粗稱和精稱。

　　·每個骨料計量斗通過四只傳感器吊掛于儲料倉機架上，四只傳感器發出的信號經處理后送往主控制室內的微機中，通過二次儀表轉換變成物料重量值顯示出來。

　　·每個稱量斗下設一條水平皮帶機。骨料配料完畢，由水平皮帶機送入斜皮帶輸送至樓頂?shù)臅捍媪隙穬?nèi)，等待和其它物料一起卸入攪拌機內。

6、水泥稱量系統

　　·水泥稱量系統由水泥稱量斗、氣動蝶閥、傳感器等組成。

　　·水泥稱量采用全密封裝置，稱量斗通過3只傳感器稱量。

　　·稱量斗料門采用氣動蝶閥，開門靈活，密封嚴密。

7、粉煤灰稱量系統

　　·粉煤灰稱量系統由粉煤灰稱量斗、氣動蝶閥、傳感器等組成。

　　·粉煤灰稱量采用全密封裝置，稱量斗通過3只傳感器稱量。

　　·稱量斗料門采用氣動蝶閥，開門靈活，密封嚴密

8、水稱量系統

　　·水稱量系統由：用戶自建水池、水泵、水稱量斗、氣動蝶閥等組成。

　　·水泵在控制系統的控制下，將水池里的水通過潛水泵輸送到水稱量斗內，經傳感器稱量到預設數值時,泵停。卸料時卸水泵開啟,使水流向攪拌機內。采用水泵供水，使水流速加快，噴灑均勻。

9、液態外加劑稱量系統

　　·液態外加劑稱量系統由：外加劑儲箱、外加劑稱、水泵、傳感器等組成。

　　·外加劑泵在控制系統的控制下，將外加劑箱里的外加劑泵出，經傳感器計量到預設數值時，蝶閥關閉。

　　·卸料時氣動蝶閥開啟,使外加劑流向水稱量斗,與水一起流入攪拌機內。同時水泵繼續工作經另一路蝶閥循環外加劑，起攪拌作用，以防外加劑沉淀，外加劑泵由微機控制開關。

10、氣路系統

　　·氣動系統由空壓機、氣缸、電磁閥、氣路元件等組成?？諌簷C中的壓縮空氣經過氣源處理件凈化、減壓、加油后進入各支路，正常工作狀態氣路中壓力應保持在0.7-0.9Mpa范圍內。

11、除塵系統

　　·除塵系統由除塵器、除塵管等組成。

　　·主樓內部設有除塵裝置，主機、暫存料斗、粉料計量斗中產生的灰塵經由除塵器中過濾布袋，反吹裝置每隔一段時間將灰塵振落，上部風機將干凈空氣引到室外。

12、螺旋輸送機

　　·水泥輸送采用全密封裝置，出料口與計量斗采用軟連接不影響計量精度。

　　·接料口為萬向球節,可調節角度偏差,且密封性好。

　　·螺旋葉片與筒體間隙小，傳輸效率高。

13、水泥倉

　　·數量：根據客戶需求配備

系統說明：

　　·水泥倉設有上、下料位。粉料由粉料倉上部吹入，粉料倉頂部設有除塵裝置，減輕了粉料倉負荷壓力，并且防止了粉塵對空氣的污染。破拱裝置安置在錐部，與氣路系統、控制系統組合，可實時地對水泥進行自動破拱，也可手動破拱。

14、控制室

　　·采用彩色夾心板，具有保溫、隔熱功能。內配備冷暖型空調。

　　·控制室寬敞明亮，視野開闊

　　·控制臺采用人機工程學原理設計，操作舒適。

　　·控制系統采用聯想商用機， PLC及變頻器等

　　·計量稱精度：骨料：±0.5% ； 粉料：±0.3%
